Роликоопоры для конвейеров: виды, назначение и как выбрать

Роликоопора — это сварная металлическая конструкция, в которую устанавливаются конвейерные ролики. Она выполняет ключевую задачу: поддерживает транспортерную ленту, придаёт ей необходимую форму и предотвращает провисание под весом груза. По сути, роликоопоры — это «скелет» конвейера, от которого напрямую зависит срок службы ленты и эффективность всей линии.

В этой статье разберём, какие бывают роликоопоры, чем они отличаются и как правильно выбрать конструкцию для своих задач.

Основные типы роликоопор

Вся классификация роликоопор строится по двум главным признакам: по расположению на конвейере (верхние и нижние) и по назначению (рядовые и специальные).

По расположению

По конструкции и назначению

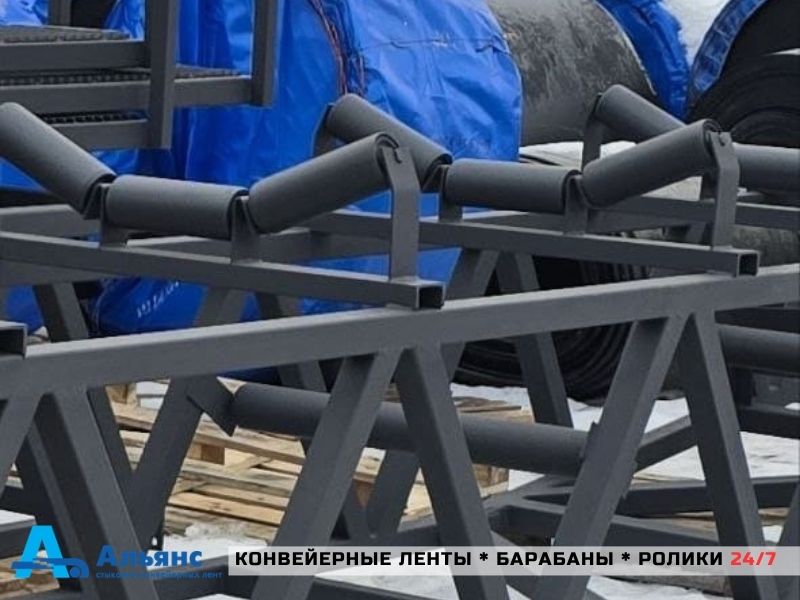

1. Желобчатые роликоопоры

Это самый распространённый тип. Конструкция состоит из трёх роликов: центральный расположен горизонтально, а два боковых — под углом (от 10° до 60°). Лента на таких опорах принимает желобчатую форму.

Где применяются: для транспортировки сыпучих грузов — руды, песка, щебня, зерна, цемента. Жёлоб предотвращает рассыпание материала, а заодно увеличивает полезную площадь поперечного сечения ленты, что повышает производительность конвейера до 15%.

2. Прямые (плоские) роликоопоры

Представляют собой один длинный ролик или несколько роликов в одной плоскости. Используются как на верхней, так и на нижней ветви.

Где применяются: для штучных грузов (коробки, мешки, ящики), когда лента должна оставаться плоской. Также незаменимы для поддержки холостой ветви ленты.

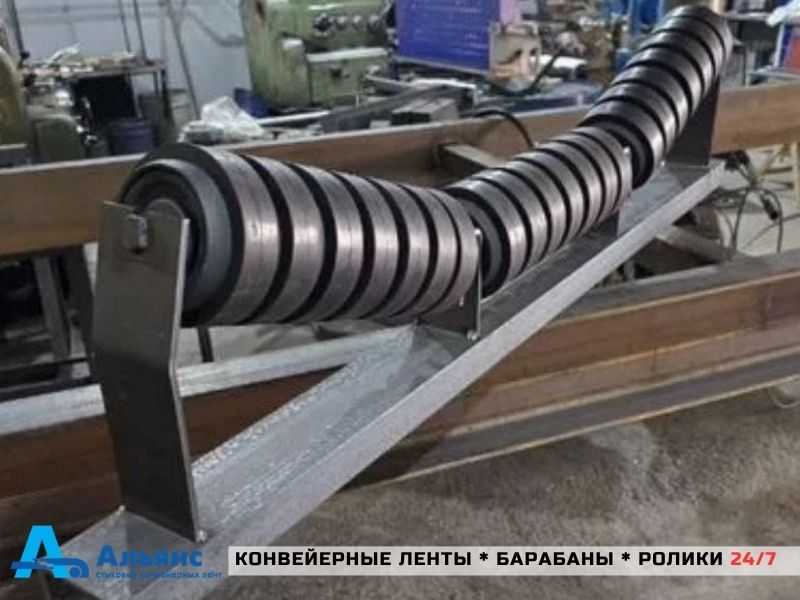

3. Амортизирующие роликоопоры

Отличаются наличием резиновых колец на роликах, которые смягчают ударную нагрузку.

Где применяются: в зоне загрузки конвейера, где крупные и тяжёлые куски материала падают на ленту с высоты. Без амортизации лента быстро выходит из строя, а подшипники роликов разрушаются от постоянных ударов.

4. Центрирующие роликоопоры

Оснащены специальными механизмами или дефлекторными роликами, которые возвращают ленту на продольную ось при её смещении в сторону.

Где применяются: устанавливаются через каждые 3–5 секций по длине конвейера. Сход ленты приводит к трению кромок о металлоконструкции и быстрому износу, поэтому центрирующие опоры критически важны на длинных и высокоскоростных конвейерах.

5. Гирляндные (подвесные) роликоопоры

Подвешиваются на гибких элементах (канатах или цепях). Обладают повышенной амортизирующей способностью за счёт подвижности всей конструкции.

Где применяются: в тяжёлых и труднодоступных условиях — например, в шахтах или на карьерах, где жёсткие опоры сложно обслуживать.

Как выбрать роликоопору: ключевые параметры, размер

При подборе роликоопор для конвейера учитываются несколько факторов, но прежде всего важны размеры роликоопор – они определяются шириной ленты, диаметром роликов и углом наклона боковых элементов.

1. Ширина ленты (В). Определяет типоразмер опоры. Стандартный ряд — от 300 до 2000 мм.
2. Диаметр роликов. Чем тяжелее груз и выше скорость, тем больше должен быть диаметр (обычно от 89 до 159 мм).
3. Угол наклона боковых роликов (для желобчатых). Влияет на вместимость ленты. Стандартные углы — 20°, 30°, 45°, реже — до 60°.
4. Условия эксплуатации. Для агрессивных или абразивных сред рекомендуется футеровка роликов резиной — она защищает от налипания и быстрого износа.
5. Нагрузка. Рассчитывается исходя из веса транспортируемого материала и скорости ленты.

Почему важно выбирать качественные роликоопоры

Неправильно подобранная или некачественная роликоопора — это:

• повышенный износ конвейерной ленты;
• частые простои из-за схода ленты;
• выход из строя подшипников роликов;
• снижение производительности и дополнительные затраты на ремонт.

Оптимальное решение — заказывать роликоопоры у производителя, который может предложить не только стандартные изделия по ГОСТ 22645-77, но и изготовление по индивидуальным чертежам под конкретные условия эксплуатации.

ООО «АЛЬЯНС»: роликоопоры от производителя и полный сервис

Компания ООО «АЛЬЯНС» — это не просто производитель металлических роликов для конвейерных лент. Мы предлагаем комплексное решение:

• Изготовление и поставка роликоопор любых типов: желобчатых, прямых, амортизирующих, центрирующих — под любую ширину ленты и типоразмер роликов.
• Индивидуальный подход — изготовление по вашим чертежам и техническим требованиям.
• Собственное производство — цена без посредников, контроль качества на всех этапах.
• Доставка в любой регион РФ и дружественные страны.

Кроме того, мы не просто продаём роликоопоры, а берём на себя полный цикл работ:

• Монтаж и установка роликоопор на конвейер любой сложности.
• Стыковка и ремонт конвейерных лент (холодная и горячая вулканизация, механическая стыковка).
• Футеровка барабанов — восстановление сцепления и защита от проскальзывания.

Наши выездные бригады работают 24/7 и готовы приехать на ваш объект в любую точку России — от Калининграда до Камчатки.

Роликоопоры — это основа надёжности любого ленточного конвейера

Роликоопоры — это основа надёжности любого ленточного конвейера. Правильный выбор типа, размера и материала опор напрямую влияет на срок службы ленты, производительность линии и затраты на обслуживание.

ООО «АЛЬЯНС» предлагает роликоопоры от производителя по выгодным ценам, с гарантией качества и полным сопровождением — от расчёта и изготовления до монтажа и сервисного обслуживания.

Оставьте заявку на сайте — мы подберём оптимальное решение для вашего конвейера и рассчитаем стоимость в кратчайшие сроки.

ООО «АЛЬЯНС» — производство металлических роликов, роликоопор и профессиональный сервис конвейерного транспорта 24/7 по всей России.
